A2-F344-Hot Melt Автоматический формовщик гофрокоробов


Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа
  1. Модель предназначена для полностью автоматизированных, высокопроизводительных линий по групповой упаковке в гофротару.

  2. Автоматическое формирование и заклейка термоплавким клеем в гранулах (Hot Melt) нижних створок коробки.

  3. Автоматическая подача сформированных коробок далее по линии.

  4. Процесс формирования коробки контролируется фотоэлементами.

Технические характеристки:

  • Магазин для заготовок гофрокоробов на 100 ед.(120 в зависимости от толщины заготовок гофрокороба)

  • Магазин устанавливается непосредственно в одну линию со всеми механизмами формирователя

  • Каретка с присосками перемещается при помощи сжатого воздуха, захватывает заготовки гофрокоробов из магазина, раскрывает их, складывает нижние створки и продвигает в заклеивающий механизм, где происходит заклеивание нижних клапанов термоплавким клеем в гранулах (Hot Melt)

  • Система присосок с распределением воздуха

  • Система управления формовщика на основе микроконтроллера синхронизирует отдельные части машины.

  • Ограждения безопасности с концевыми выключателями, предотвращают случаи производственного травматизма

  • Клеевая станция Nordson

  • Расход клея: ориентировочно 4г/короб

  • Бункер для клея, емкость 5 кг

  • Напряжение: 380 В

  • Потребляемая мощность: 1,8 KW

  • Давление воздуха в сети: 6 атм.

  • Расход воздуха: 6 л на коробку.

  • Высота рабочей поверхности: 1120 мм (+/- 50мм)

  • Размер машины (ДхШхВ, мм): 2800х1560х2250

  • Вес машины: 1100 кг

Сенсорная панель управления имеет ряд настроек:

  • 2 типа автоматического режима формирования гофрокоробов;

  • Режим пошаговой диагностики полного цикла формирования гофрокоробов;

  • Тестовый режим и др.

  • Счетчик гофрокоробов


Производительность 20-25 кор./мин (1200-1500 кор./час)

Размеры гофрокоробов


Длина от 250 до 410 мм;

Ширина от 165 до 300 мм;

Ширина+Высота от 330 до 640 мм;

Длина+Ширина менее 700 мм.

Рекомендации по гофрокоробам для работы на автоматическом формовщике:

  • Трёхслойный картон

  • Короб американского кроя

  • Гофрокартон должен быть достаточно жёсткий и изгибаться по линиям сгиба

  • Боковые (длинные) створки после формовки должны иметь зазор между собой около 2 мм и не накладываться одна на другую.

  • Высечка по ширине должна быть не менее 8 мм

  • Релёвки (прокатки по месту сгиба картона при формовке) должны выполняться следующим образом:

    • одиночная – с внутренней стороны заготовки,

    • двойная - с внешней стороны заготовки

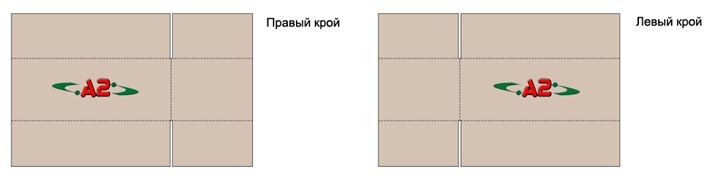

Рекомендации по гофрокоробам для работы на автоматическом формовщике:
