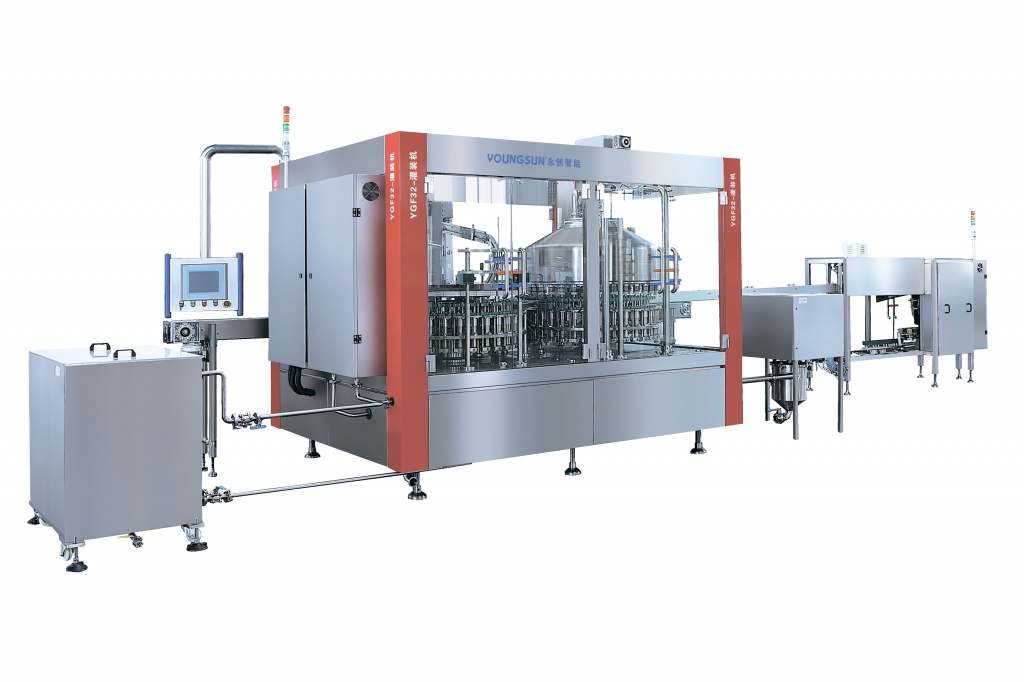

Автоматическая линия розлива и запайки бутылок карусельного типа модели A2YGF

Модель серии A2YGF – автоматическая линия полного цикла предназначена для розлива молока, йогурта, напитков, фруктовых соков, молочных напитков и. др, с последующей запайкой горловины бутылки, а также укупорки

Используемые для розлива жидкости: йогурт, молоко, соки, и т.д. с вязкостью от 0,01 до 0,03 пуазов

Материал бутылок: ПНД/ПП/ПС/ПЕТ;

Материал крышек и запайки: Al+ ламинированный пластик.

Основные технические параметры:

Модель

A2YGF-24

A2YGF-32

A2YGF-40

A2YGF-48

Количество впрыскивателей

24

32

40

48

Производительность

21000 бут/ч (100 мл)

28500 бут/ч (100 мл)

34000 бут (100 мл)

40000 бут/ч (100 мл)

Объем подаваемого продукта

100~1000 мл

100~1000 мл

100~1000 мл

100~1000 мл

Высота бутылки:

80 мм~280 мм

80 мм~280 мм

80 мм~280 мм

80 мм~280 мм

Диаметр бутылки

φ40 мм~ φ85 мм

φ40 мм~ φ85 мм

φ40 мм~ φ85 мм

φ40 мм~ φ85 мм

Энергопотребление:

14.2 кВт

14.2 кВт

18.17 кВт

19.00 кВт

Давление воздуха:

≥0.6 бар

≥0.6 бар

≥0.6 бар

≥0.6 бар

Вес:

4000 кг

5000 кг

6000 кг

7000 кг

Напряжение (опция):

3N-PN-50Hz 380V/220V (3 ф, 5 жильный)

* Производительность зависит от размера емкости и объема впрыска.

Основные компоненты:

Пневматика: SMC,FESTO,AirTAC
Датчики: P+F
Сенсорный экран: Siemens
Программируемый компьютер: Siemens
Датчик контроля жидкости: Omron
Инвертер: Schneider
Система смазки: BIJUR
Аварийные диоды: SCHNEIDER

Дополнительное оборудование:

  1. Cистема ламинарной подачи продукта
  2. Ополаскиватель бутылок.
  3. Стерилизационный туннель
  4. Укупорочная машина
  5. Этикетировочная машина
  6. Упаковочная машина, термоусадочная машина, формовщик гофрокоробов, заклейщик
  7. Конвейеры
  8. Каплеструйные принтеры (штрих коды, надписи, даты)
  9. Автоматическая упаковочная линия

Описание основных узлов:

Транспортировочная система:

  1. Основной мотор оснащен инвертерным управлением, обеспечивающим плавный старт и остановку работы. Регулируемая скорость работы
  2. Система передаточных шестерен обеспечивает устойчивую работу
  3. Электромагнитный контроль работы подвижных частей

Конвейерная система:

  1. Конвейер длиной 5 метров, с регулируемой высотой, обеспечивает плавность транспортировки
  2. Центральный пульт управления

Система розлива:

  1. Высокая точность розлива
  2. Клапан изготовлен из нержавеющей стали
  3. Контроль уровня жидкости
  4. Односедельный клапан

Высокопроизводительная система запайки:

  1. Узел оснащен высоковольтным трансформатором
  2. Система охлаждения оснащена бустерным насосом, трубками, подводящими холодный воздух для охлаждения шкафа управления и электронной платы

Система смазки:

  1. Узел подачи масла
  2. Устройство аварийного оповещения уровня давления в системе
  3. Специальные маслостойкие трубки, соединения, комплектующие
  4. Автоматическое смазывание подвижных деталей

* Параметры и функции могут быть изменены без оповещения, если они не ухудшают качество   оборудования
