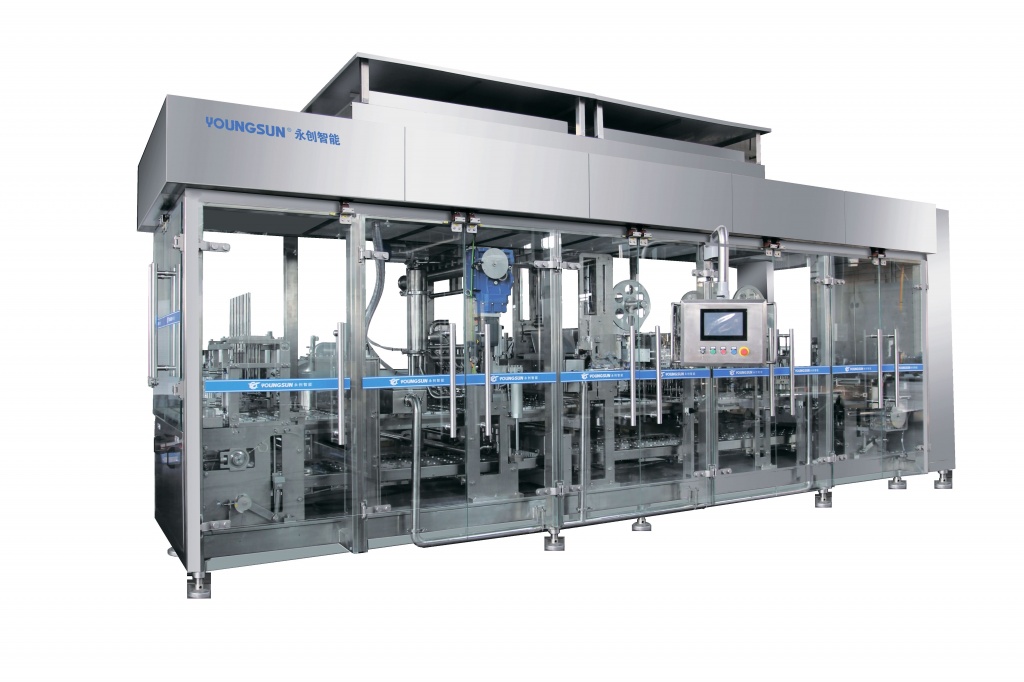

Автоматические линии серии A2ZB предназначены для заполнения и запаивания пластиковых емкостей в полностью автоматическом режиме. Линия осуществляет автоматическую подачу, заполнение, подачу фольгированной крышки, запайку, печать даты производства, выход готовой продукции и контроль протекания. Тип заполнения (объем и состав) и запайки (тип материала) согласовывается с заказчиком согласно требованиям покупателя. Линия широко используется в пищевой промышленности, фасовке и упаковке йогурта, молока, минеральной воды, соков, мороженого и других продуктов.

Тип продукции, используемой для фасовки: жидкость (йогурт, молоко, соусы и т.д.)

Тип материала для запайки: Al+ламинированный пластик; бумага + ламинированный пластик,

Толщина: 0.08 мм-0.15 мм

Основные технические параметры:

Модель

A2ZB-9000

A2ZB-20000

Одновременная

6

16

Производительность

9000 стаканов/ч(150г)

20000 стаканов/ч (150 г)

Объем емкостей

50 г-350 г

50 г-350 г

Диаметр емкостей

φ50 мм~φ80 мм

φ50 мм~φ80 мм

Высота стакана

25-140 мм

25-140 мм

Тип подачи крышек

Лист/рулон

Лист/рулон

Мощность

8 кВт

13.5 кВт

Требуемая мощность компрессора

≥0.6 бар

≥0.6 бар

Потребление воздуха

≥0.8 м³/мин

≥0.8 м³/мин

Габариты линии

4.8×2.3×2.6 м (Д×Ш×В)

8.8×2.8×2.6 м(Д×Ш×В)

Вес машины

4200 кг

6200 кг

Напряжение (по запросу)

3N-PN-50Hz 380V/220V (3фазы 5-и жильный)

* Производительность зависит от размеров емкостей

Основная комплектация:

стр 01-02 A2DXR.jpg


Серво мотор Siemens
Пневматика: SMC/ Festo
Редуктор: SEW
Датчики: P+F
Электромагнитная муфта: Yanxin
Сенсорный экран: Siemens
Программируемый контроллер: Siemens
Инвертер: Schneider,Danfoss
Датчик контроля SMC
Датчик позиционирования P+F
Низковольная электрика Schneider,Siemens
Аварийные кнопки Schneider
Система центральной смазки BIJUR
УФ лампа Heraeus

* Производитель имеет право менять комплектацию без уведомления и по своему усмотрению, если это не ухудшает качества линии.

Дополнительное оборудование (по запросу):

  1. Серво мотор к узлу заполнения
  2. Cистема ламинарной подачи продукта
  3. Модуль стерилизации
  4. Устройство смешивания и подачи кусочков фруктов
  5. Модуль общей высокотемпературной стерилизации
  6. Каплеструйный принтер штрих кода
  7. Конвейерные системы
  8. Может быть оснащен упаковочной линией

Состав линии:


  1. Конвейерная система

7. Система распознавания отсутствия стаканов

  1. Автоматическая система подачи емкостей

8. Система заполнения

  1. Система опрокидывания

9. Узел стерилизации крышки (опция)

  1. Узел подачи крышек

10. Узел стерилизации внутренней поверхности (опция)

  1. Узел запайки

11. Узел выдачи продукции

  1. Очистка сопел

12. Система централизованной смазки подвижных частей
